Výběradaptéry rozpěrek kolzahrnuje více než vytlačení kola ven kvůli vzhledu nebo vůli. Pravá část musí odpovídat vrtání náboje, rozmístění šroubů, hardwaru čepu nebo šroubu, tloušťce a dráze zatížení, přičemž musí brát v úvahu změny šířky stopy, poloměr drhnutí, pocit řízení a namáhání ložiska. Tento článek vysvětluje, jak se adaptéry distančních vložek liší od jednoduchých distančních vložek, jak ověřit montáž na vašem vozidle a které rozměry jsou důležité před nákupem nebo instalací. Uvidíte také hlavní bezpečnostní kontroly, které pomáhají předcházet vibracím, selhání upevňovacích prvků a interferenci s brzdami nebo zavěšením, takže se zbytek průvodce může zaměřit na informovaný výběr a správné použití.
Adaptéry rozpěrek kol jsou kritické součásti podvozku určené k úpravě geometrie zavěšení vozidla a uložení kol. Fyzickým přemístěním montážního povrchu kola dále od náboje vozidla tyto komponenty mění jak statickou šířku rozchodu, tak dynamické jízdní vlastnosti vozidla. Varianty adaptérů mohou navíc převést vzor šroubů výrobce originálního vybavení (OEM) tak, aby vyhovovaly jinak nekompatibilním kolům pro trh s náhradními díly.
Instalace rozpěrek kol přímo ovlivňuje rozchod kol a poloměr drhnutí. Zvětšení rozchodu o typické intervaly +20 mm až +50 mm na nápravu zlepšuje boční stabilitu snížením přenosu hmotnosti během zatáčení. Tento posun směrem ven však současně mění poloměr čištění – vzdálenost mezi průsečíkem inklinace osy řízení (SAI) se zemí a středem kontaktní plochy pneumatiky. Zatlačením středové osy kola ven se obvykle zvýší kladný poloměr čištění o 10 mm až 25 mm. Zatímco širší rozchod zlepšuje valivý odpor, nadměrný kladný poloměr drhnutí může zvýšit úsilí při řízení, zesílit točivý moment řízení u platforem s pohonem předních kol a urychlit opotřebení pouzder zavěšení.
V sektoru aftermarketu se rozpěrné adaptéry primárně používají k dosažení lícované montáže kol, jasných modernizovaných sad velkých brzd (BBK) nebo k montáži kol s vysokými kladnými offsety. Například montáž 6pístkového brzdového třmenu často vyžaduje minimálně 15 mm dodatečné vůle mezi paprsky, kterou může poskytnout precizně vyrobená rozpěrka. V aplikacích komerčního vozového parku se adaptéry používají ke standardizaci inventáře kol napříč platformami smíšených vozidel. Převedením různých vzorů nábojů (např. 8x165,1 na 8x170) na jednotnou specifikaci mohou správci vozových parků snížit režijní náklady na pneumatiky a kola při zachování konzistentní šířky rozchodu na užitkových vozidlech s vysokým těžištěm.
Strukturální integrita a kompatibilita adaptérů rozpěrek kol zcela závisí na přesných rozměrových specifikacích a materiálových vlastnostech. Protože tyto součásti odolávají nesmírným smykovým silám a rotačnímu namáhání, spoléhání se na přesné technické specifikace spíše než na přibližná měření je pro bezpečný provoz nesmlouvavé.
Čtyři základní rozměry jakéhokoli distančního adaptéru jsou průměr roztečné kružnice (PCD), středový otvor (CB), tloušťka a výsledné odsazení. PCD musí odpovídat náboji i kolu, ačkoli varianty adaptérů mohou obsahovat duální PCD (např. náboj 5x114.3 na kolo 5x120). Středové vrtání musí přesně odpovídat břitu náboje vozidla – běžně v rozsahu od 54,1 mm do 78,1 mm – aby bylo zajištěno rozložení zatížení v centru náboje. Tloušťka se obvykle pohybuje od podložek s vůlí 3 mm až po 50 mm adaptéry pro velké zatížení, přičemž se přímo odečítá od původního kladného ofsetu kola, aby se určil konečný efektivní offset.
Vysoce kvalitní adaptéry jsou převážně CNC obráběny z hliníkových předlitků letecké kvality, konkrétně ze slitin 6061-T6 nebo 7075-T6. Zatímco 6061-T6 nabízí adekvátní výkon s pevností v tahu přibližně 310 MPa, 7075-T6 poskytuje vynikající odolnost při zhruba 573 MPa, díky čemuž je ideální pro náročné aplikace nebo ultratenké profily adaptérů. Tolerance obrábění jsou kritické; prémioví výrobci udržují tolerance házení ±0,02 mm, aby se zabránilo vysokorychlostním vibracím. Povrchové úpravy se obecně skládají z tvrdého eloxování typu II nebo typu III, které chrání hliníkový substrát před galvanickou korozí při spojení s ocelovými náboji.

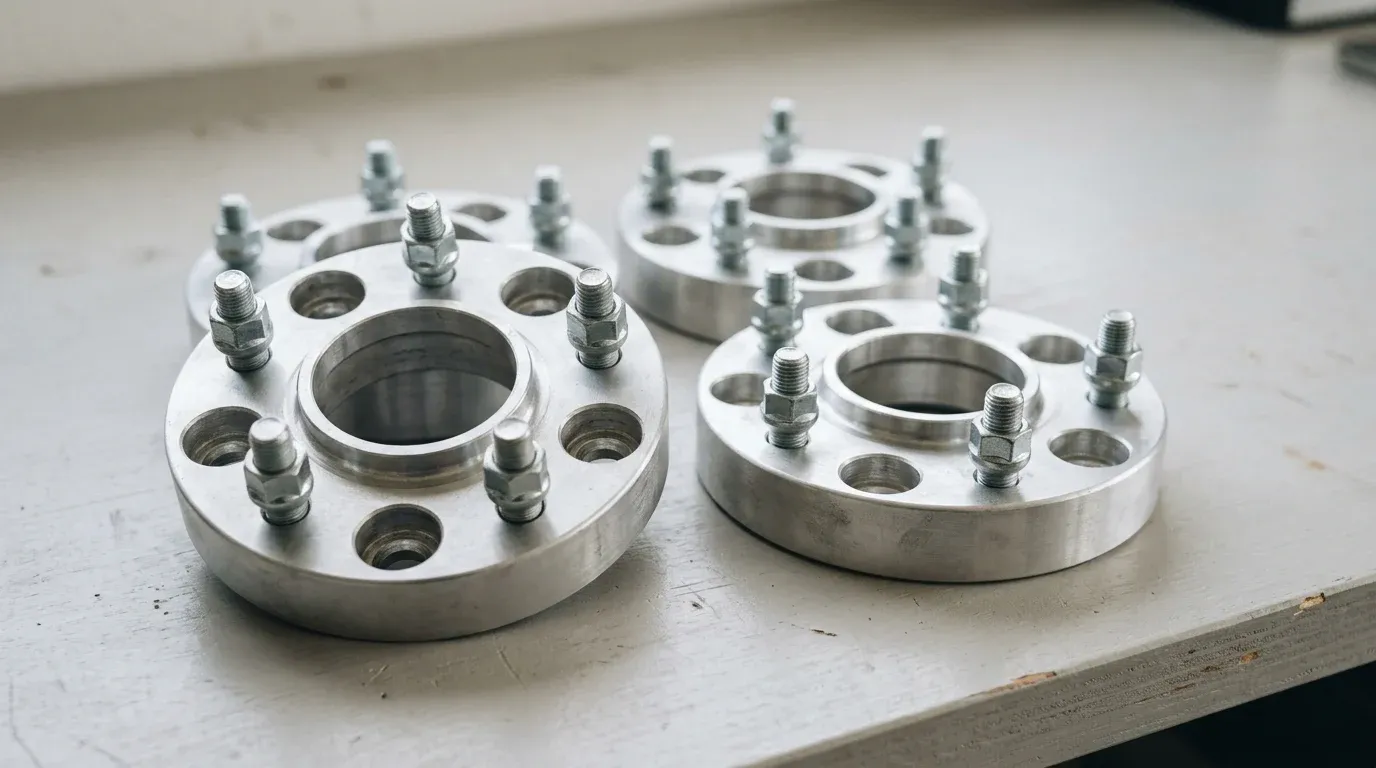

Volba mezi nasouvacími rozpěrkami a šroubovacími adaptéry určuje způsob instalace a maximální bezpečnou tloušťku. Mezi náboj a kolo jsou sendvičové nasouvací podložky využívající stávající čepy kola. Šroubovací adaptéry se připevňují přímo k náboji pomocí nízkoprofilových matic, které poskytují sekundární sadu svorníků pro kolo.
| Specifikace | Navlékací rozpěrky | Šroubovací adaptéry |
| Typická tloušťka | 3 mm – 12 mm | 15mm – 50mm+ |
| Požadavek na hřebík | Vyžaduje prodloužené čepy, pokud >5 mm | Využívá integrované, předlisované kolíky |
| Konverze vzoru | Nelze změnit PCD | Může převést PCD (např. 5x100 na 5x112) |
| Rozložení zátěže | Spoléhá na prodloužení hubice | Obsahuje patentované středové kroužky náboje |
Při integraci jsou prvořadé správné instalační protokoly a přísná hodnocení vybaveníadaptéry rozpěrek kol. Poruchy v této oblasti jsou zřídka způsobeny vadami materiálu; spíše pramení z nesprávné aplikace krouticího momentu, nedostatečného záběru závitu nebo nesprávně přizpůsobených spojovacích povrchů.
Před instalací musí technici důkladně vyčistit náboj vozidla pomocí drátěného kartáče, aby odstranili rez a vodní kámen a zajistili dokonale rovný spojovací povrch. Nejdůležitější kontrola před instalací zahrnuje ověření zapojení vláken. Normy automobilového inženýrství vyžadují minimálně 6 až 8 úplných závitů závitu pro bezpečné upevnění. Pro běžné stoupání závitu M12x1,5 to odpovídá alespoň 12 mm záběru, zatímco čep M14x1,5 vyžaduje pro bezpečné zajištění upínací síly přibližně 14 mm.
Nesprávná montáž přináší několik vážných rizik. Středové distanční vložky, které se při centrování spoléhají pouze na čepy, nikoli na břit náboje, často způsobují vysokofrekvenční vibrace při rychlostech přesahujících 60 mph. Dalším převládajícím rizikem je uvolnění upevňovacích prvků způsobené tepelným cyklováním a počátečním usazením; proto je povinné opětovné utažení všech upevňovacích prvků po ujetí 50 až 100 mil. Galvanická koroze mezi ocelovým nábojem a hliníkovou distanční vložkou může způsobit roztavení součástí, což je zmírněno aplikací vysoce kontrolované tenké vrstvy směsi proti zadření výhradně na čelo náboje, nikdy ne na závity upevňovacích prvků. Nakonec je třeba zkontrolovat interferenci odpružení při plném zámku řízení a maximální kompresi odpružení, aby se zajistilo, že širší rozchod nezpůsobí náraz pneumatiky do blatníku nebo vnitřních vložek.
Dodržování předpisů významně ovlivňuje legálnost adaptérů rozpěrek kol. V přísných jurisdikcích, jako je Německo podle předpisů TÜV, jsou úpravy šířky stopy silně omezeny; zvětšení rozchodu o více než 2 % obvykle vyžaduje rozsáhlé strukturální testování a specializovanou certifikaci. V prostředí motoristického sportu mnoho sankčních orgánů zakazuje navlékací rozpěrky přesahující 5 mm, pokud nejsou doprovázeny certifikovanými prodlouženými kolíky, a některé přísně zakazují šroubovací adaptéry kvůli skryté povaze matic vnitřních kol při kontrolách v boxech. Provozovatelé vozového parku musí také zvážit odpovědnost za škodu, protože neoprávněné úpravy šířky rozchodu mohou zneplatnit OEM záruky na nápravy.
Získávání adaptérů rozpěrek kol vyžaduje vyhodnocení původu výroby, procesů kontroly kvality a rovnováhy mezi objemovou cenou a strukturální spolehlivostí. Vzhledem k kritické bezpečnostní povaze produktu musí manažeři nákupu upřednostňovat transparentnost dodavatelů a ověřená metalurgická data.
Posouzení způsobilosti dodavatele začíná ověřením certifikací ISO 9001:2015 a vyžádáním dokumentovaných protokolů o zkouškách materiálů (MTR) k potvrzení složení slitiny. Schopní dodavatelé by měli provozovat víceosé CNC stroje a využívat souřadnicové měřicí stroje (CMM) k ověření tolerancí házení ±0,02 mm. Kromě toho by si kupující měli vyžádat dokumentaci o kvalitě hřebů; předlisované svorníky musí splňovat normy ISO 898-1 třídy 10.9 nebo 12.9 pevnosti v tahu, což zajišťuje, že vydrží opakované cykly krouticího momentu bez napínání nebo střihu.
Při zadávání zakázek B2B se minimální objednací množství (MOQ) pro vlastní CNC obráběné adaptéry obvykle pohybují od 100 do 500 sad na SKU, v závislosti na složitosti PCD a specifikací středového otvoru. Dodací lhůty pro offshore produkci obvykle trvají 30 až 45 dní, s výjimkou nákladní dopravy. Pro distributory je privátní označování běžnou praxí, přičemž dodavatelé nabízejí zakázkové laserové leptání log značek a specifikací krouticího momentu přímo na eloxovaný povrch. Prodejní kanály jsou převážně rozděleny na maloobchodní prodejce zaměřený přímo na spotřebitele, specializované off-roadové dodavatele a dodavatele komerčních vozových parků.
Trh s rozpěrkami kol je vysoce rozvrstvený podle ceny a odpovídající kvality. Rozpočtové produkty často obětují integritu a přesnost materiálu, což vede k vážným bezpečnostním rizikům, zatímco prémiové úrovně investují značné prostředky do certifikovaných materiálů a konstrukce zaměřené na centra.
| Tržní úroveň | Cenové rozpětí (za pár) | Materiál a výroba | Klíčové vlastnosti |
| Vstupní úroveň | 20 – 45 USD | Hliník litý nebo neověřený sochor | Středové kolíky, neeloxované, kolíky třídy 8.8. Vysoké riziko vibrací. |
| Střední rozsah | 60 – 110 USD | Kovaný hliník 6061-T6 | Středový náboj, eloxovaný typ II, čepy třídy 10.9. Vhodné pro pouliční použití. |
| Premium/Race | 130 – 250 USD+ | Kovaný hliník 7075-T6 | Středový náboj s přesným břitem, tvrdě eloxovaný typ III, čepy třídy 12.9, testováno FEA. |
Implementace přísného rámce výběru zajišťuje, že vybrané adaptéry rozpěrek kol splňují mechanické požadavky vozidla bez kompromisů v oblasti bezpečnosti. Systematický přístup zabraňuje nákladným chybám montáže a zmírňuje předčasné opotřebení okolních součástí podvozku.
Proces výběru se řídí přísným sekvenčním pořadím. Nejprve musí technici změřit stávající mezeru blatníku a vůli třmenu, aby určili přesnou požadovanou tloušťku; pokud například brzdový třmen vyžaduje vůli 12 mm, 15mm rozpěrka poskytuje bezpečný 3mm nárazník. Za druhé, uživatel musí identifikovat přesný průměr náboje vozidla a vybrat adaptér přesně zaměřený na náboj, aby odpovídal. Za třetí je třeba ověřit požadované stoupání závitu a délku čepu. Pokud je zvolena nasouvací rozpěrka přesahující 5 mm, je povinné pořízení odpovídajících prodloužených čepů kol. Nakonec je třeba vypočítat efektivní ofset, aby se zajistilo, že poloměr drhnutí zůstane v přijatelných mezích pro konkrétní hřeben řízení.
Vyvážení vylepšení výkonu s omezením shody a rozpočtu vyžaduje vyhodnocení celkových nákladů na vlastnictví. Zatímco agresivní ofsety přesahující 25 mm na stranu poskytují výrazný estetický a širší postoj, exponenciálně zvyšují pákový efekt aplikovaný na ložiska kol a potenciálně snižují životnost ložisek o 30 % až 50 %. Správci vozových parků i nadšenci musí zvážit počáteční náklady na prémiové adaptéry 7075-T6 oproti dlouhodobým úsporám dosaženým tím, že se vyhnou výměně ložisek a zmírní katastrofická rizika spojená se selháním spojovacích prvků. Upřednostnění certifikovaných materiálů a konstrukcí zaměřených na náboje v konečném důsledku zajišťuje, že provozní výhody adaptérů rozpěrek kol jsou plně realizovány, aniž by byla ohrožena bezpečnost vozidla.
· Nejdůležitější závěry a zdůvodnění pro adaptéry rozpěrek kol
· Specifikace, dodržování předpisů a kontroly rizik, které stojí za to ověřit, než se zavážete
· Praktické další kroky a upozornění mohou čtenáři okamžitě použít
Distanční vložka hlavně tlačí kolo směrem ven, přičemž zachovává stejný vzor šroubů. Adaptér také změní rozmístění šroubů, například 5x114,3 na 5x120, a zároveň přidá tloušťku.
Přesně odpovídají čtyřem specifikacím: vzor šroubu náboje, vzor šroubu kola, středový otvor a tloušťka. Poté před objednáním potvrďte nový účinný odsazení a vůli blatníků, brzd a zavěšení.
Pro malé změny vůle, obvykle 3 mm až 12 mm, používejte násuvné distanční podložky, a to pouze se správným záběrem kolíků. Použijte šroubovací adaptéry pro tloušťku 15 mm+ nebo jakoukoli konverzi šroubů.
Ano. Rozšiřují šířku stopy a mohou zlepšit stabilitu, ale také zvětšují rádius drhnutí. Příliš velká tloušťka může zvýšit úsilí při řízení, točivý moment řízení a opotřebení ložisek a částí zavěšení.
Vyberte si adaptéry zaměřené na náboj, CNC obráběné, z hliníku 6061-T6 nebo 7075-T6, ověřte přesnou montáž, utahovací moment podle specifikace a po ujetí prvních 50 až 100 mil znovu utáhněte.
