Zde je něco, co stojí za to říci předem: debata o tom, zda jsou podložky pod kola bezpečné, je většinou debata o tom, jaký druh podložek pod kola lidé kupují. Středová vložka náboje vyrobená z leteckého hliníku a nainstalovaná pomocí momentového klíče je velmi odlišný předmět od odlévaného puku se středovým očkem vytaženého z hromadné nabídky bez certifikace a bez specifikace CB. Skládat je dohromady je jako říkat, že kladiva jsou nebezpečná, protože někteří lidé vlastní špatná.
Z naší továrny v Ningbo vidíme oba konce tohoto spektra. Víme, co odlišuje produkt, který bychom s jistotou nasadili na naše vlastní vozidla, od produktu, který bychom to neudělali. To je to, na čem je tato příručka postavena – není to obecné prohlášení o bezpečnosti, ale skutečné proměnné, které určují, zda podložka kola funguje dobře nebo selže.
Mezi čelem náboje a zadní částí kola je umístěna rozpěrka kola, která tlačí kolo směrem ven o pevnou hodnotu. Zajímavější je, když distanční vložka také změní vzor šroubu - v tom okamžiku se stane ainzerát rozpěrky kolapter, a otevírá dveře pojezdovým kolům určeným pro úplně jiné vozidlo.
Lidé jim vyhovují z několika důvodů. Vůle brzd je jedna z nejpraktičtějších – když upgradujete na větší třmeny, často prostě není dost místa za sériovým kolem. Postoj je další: dostat kolo do roviny s blatníkem, spíše než zapuštěné do oblouku. A montáž napříč vozidly je běžná ve světě kamionů a off-roadů, kde někdo chce provozovat kola z jiného modelu, aniž by si kupoval celou novou sadu.
Žádný z těchto cílů není nesmyslný. To, co určuje, zda je distanční vložka bezpečné k jejich dosažení, je téměř výhradně o konstrukci samotného produktu.
Pokud si z celého tohoto článku vezmete jednu věc, udělejte to takto: rozpěrky zaměřené na náboj a střed na patky nejsou zaměnitelné a jejich smícháním začíná většina problémů s bezpečností rozpěrek.

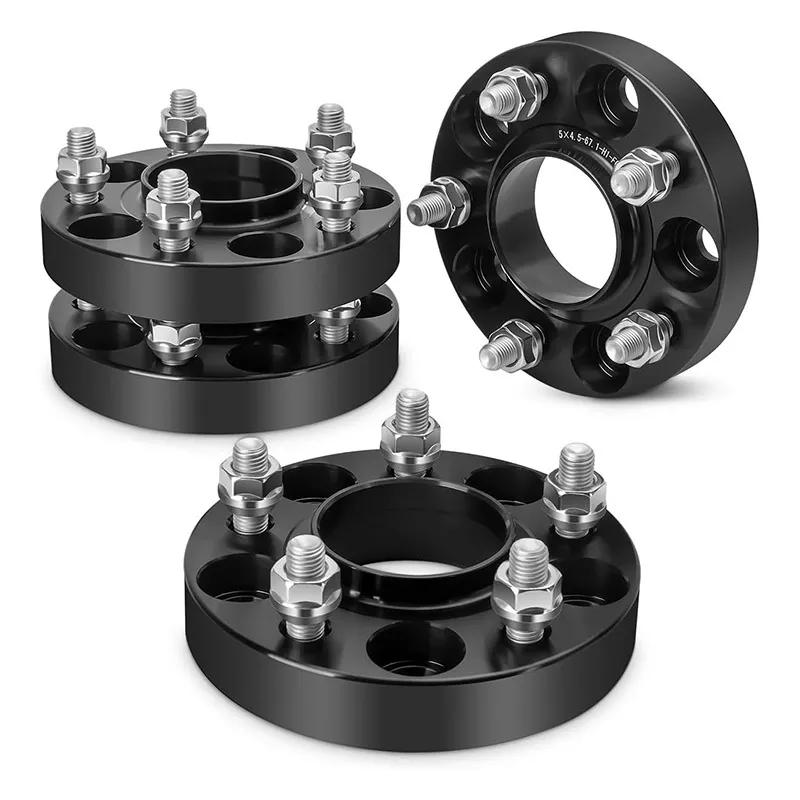

Středová distanční vložka má středovou díru vyrobenou tak, aby přesně odpovídala průměru náboje vašeho vozidla – toto číslo se nazývá CB nebo hodnota Center Bore. Když ji našroubujete, rozpěrka se zaregistruje přímo proti opracovanému ramenu náboje nápravy. Tento kontaktní bod nese boční zatížení. Matice dělají to, k čemu jsou navrženy – upínání – nekompenzují něco, co není vystředěno.
To je identické s tím, jak fungují vaše tovární kola. OEM kola jsou přesně z tohoto důvodu zaměřena na náboj. Žádné vibrace, žádné nerovnoměrné zatížení, žádné dodatečné namáhání čepů.
Středová vložka na výstupky má středový otvor větší než váš náboj. Teoreticky, pokud je každá matice utažena dokonale a zůstane tak, kolo zůstane vystředěno. Ve skutečném světě – po tepelných cyklech, nerovnostech na silnici a několika měsících jízdy – se tento ideál postupně mění. Skončíte s klasickými příznaky: mírné vibrace v dálničních rychlostech, které tu dříve nebyly, postupně se zrychlující opotřebení ložisek kol a v nejhorších případech únava hřebů.
Rychlá kontrola při nákupu: Nabídka, která poskytuje jeden distanční rám pro velmi různá vozidla, je téměř jistě zaměřena na kola. Středové rozpěrky náboje jsou specifikovány přesným rozměrem CB. Pokud specifikace CB není uvedena, hledejte dál.
| Funkce |
Hub-centrický |
Lug-Centric |
| Jak je kolo vystředěno |
Registr vrtání náboje (stejný jako OEM) |
Pouze matice |
| Riziko vibrací při rychlosti |
Při správné montáži velmi nízké |
Střední až vysoká v průběhu času |
| Opotřebení ložisek |
Normální – cesta zatížení nezměněna |
Zrychlení při bočním napětí |
| Vhodnost pro každodenní jízdu |
Ano |
Nedoporučuje se |
| Co hledat na technickém listu |
Rozměr CB přizpůsobený vozidlu |
Často uváděno jako „univerzální“ |
Ano – správně specifikované středové rozpěrky kol jsou bezpečné pro každodenní použití. To není optimismus výrobce; odráží to, co TÜV Rheinland skutečně testuje při certifikaci distanční vložky. Jejich proces zahrnuje dynamické zatěžovací cykly, analýzu ohybového momentu a testování únavy, které simulují roky jízdy v reálném světě. Produkt, který projde, neprojde jen na papíře.
To znamená, že několik praktických návyků je důležitějších, než si většina lidí uvědomuje:
• Po ujetí prvních 50 mil znovu utáhněte. Nové distanční vložky se usazují, když sedí pod zatížením a teplem. Následná korekce točivého momentu je nejdůležitějším krokem pro dlouhodobou spolehlivost. Dejte si upomínku do telefonu. Trvá to pět minut.
• Tloušťku volte podle účelu. 12mm distanční vložka na sedanu pro brzdovou vůli je velmi odlišný technický scénář od 40mm distanční vložky na zvedáku. Obojí lze provést bezpečně – ale nejsou ekvivalentní.
• Udělejte to součástí vaší sezónní rutiny. Kontrola krouticího momentu rozpěrky během otáčení pneumatiky nezabere téměř žádný čas navíc. Většina lidí, kteří provozují rozpěrky roky bez problémů, jsou ti, kteří to dělají.
Poruchy, o kterých stojí za to číst online, sdílejí společnou nit: distanční podložky, neodpovídající specifikace a vynechané utahovací momenty. Odstraňte tyto tři z obrázku a rizikový profil se podstatně změní.
Kvalitní distanční vložky pocházejí z předvalků hliníku – CNC-obráběné z masivní tyče, nelité do formy. Dvě slitiny, se kterými se setkáte u renomovaných produktů, jsou 6061-T6 a 7075-T6.
• 6061-T6: Standardní materiál pro většinu našeho sortimentu. Pevnost v tahu kolem 310 MPa, vynikající odolnost proti korozi, prověřená desetiletími používání v motorsportu a na trhu s náhradními díly. Správná volba pro osobní automobily, SUV a lehká nákladní vozidla.
• 7075-T6: Přibližně o 80 % vyšší pevnost v tahu (~570 MPa). Správné volání pro seriózní terénní stavby, pásová vozidla a aplikace s těžkým nákladem. Náklady na obrábění a rovnoměrné eloxování je náročnější.
• Hliníkový odlitek – zcela se vyvarujte: Odlévané distanční podložky mají vnitřní dutiny a nekonzistentní zrnitost, které díly sochorů nemají. Při cyklickém namáhání se tyto nekonzistence vyvinou do trhlin, které jsou na povrchu až do porušení neviditelné.
• TÜV Rheinland / TÜV SÜD: Německé testovací organizace třetích stran. Certifikace TÜV vyžaduje fyzické testování – dynamické cykly zatížení při násobcích jmenovité kapacity, nejen analýzu materiálu. Každý platný certifikát má sledovatelné číslo zprávy. Pokud je dodavatel nemůže poskytnout, není certifikován.
• SGS: Největší světová inspekční a certifikační skupina se sídlem ve Švýcarsku. Testování SGS zahrnuje materiálové složení, rozměrovou přesnost a mechanický výkon. Uznáváno celními úřady v celé Evropě a Severní Americe.
Certifikační dokumentaci JUNWEI naleznete na naší stránceNaše stránka Síla.
Správná tloušťka distanční vložky není nejtlustší, která se fyzicky našroubuje – je to minimum, které dosáhne vašeho cíle. Každý milimetr, který přidáte, zvyšuje ohybový moment na ložisku kola a čepu nápravy.
Tloušťka
Typická aplikace
Co zkontrolovat
5–12 mm
vůle brzdového třmenu; drobné korekce offsetu
Závit závitu na stávajících čepech; obvykle postačují standardní matice
15–25 mm
Zapuštěná montáž kola; širší rozchod pro SUV/nákladní vozy
Výstupek čepu za plochu distanční vložky — minimálně 1× průměr čepu
25–40 mm
Agresivní stavby; větší pneumatiky; off-roadové aplikace
Obvykle jsou vyžadovány prodloužené čepy; ověřte vůli podběhů kol
40 mm+
Kompletní sestavení adaptéru se šroubovým vzorem; extrémní zakázkové stavby
Doporučuje se výpočet zatížení ložiska; odborná montáž doporučena
Na každých 10 mm tloušťky rozpěrky prodloužíte momentové rameno kola o tuto hodnotu – stejná geometrie, která usnadňuje otáčení delšího klíče. Pro většinu každodenních řidičů vás pobyt pod 25 mm bezpečně udrží v rámci standardních specifikací odpružení a ložisek.
Procházet podle počtu kabelů:4 adaptéry na oka · 5 Očko Adaptérů · 6 adaptérů
Podle našich zkušeností jsou chyby při instalaci zodpovědné za mnohem více problémů než vady produktu – s velkou rezervou. Toto jsou konkrétní chyby, o kterých slýcháme nejdůsledněji, obvykle poté, co se již něco pokazilo.
Původní točivý moment kola vašeho vozidla není stejný jako točivý moment matice rozpěrky. Výrobci spacerů zveřejňují své vlastní specifikace – obvykle 80–120 ft-lb pro aplikace v osobních automobilech – a to jsou čísla, která budou následovat. Použijte správný momentový klíč. Rázové pistole jsou určeny k demontáži, nikoli ke konečné instalaci.
Ujeďte 50–100 mil a poté zkontrolujte točivý moment. Když se rozpěrka poprvé nasadí, spoj se usadí, když se povrchy spojí pod zatížením a teplem. Malá ztráta předpětí v této fázi je normální – problém se stane pouze tehdy, pokud ji nikdo neopraví. Tento jediný krok zachytí téměř každý problém, než se stane skutečným.
Usazeniny rzi, staré zbytky proti zadření nebo silniční drť mezi čelem náboje a distanční vložkou vytváří nerovnou rovinu sezení. Distanční vložka se může zdát zarovnaná, i když ve skutečnosti sedí pod mírným úhlem. Před instalací očistěte všechny dosedací plochy drátěným kartáčem. Tenká vrstva mědi proti zadření na registru náboje je v pořádku – udržujte ji mimo kontaktní plochu kola a sedla matic kol.
Když se nasadí distanční vložka, vaše původní čepy náboje sedí zapuštěné za plochou distanční vložky. Vlastní čepy distanční vložky musí zabírat dostatek závitu do kola. Průmyslové minimum je jeden celý průměr čepu – takže 12mm čep potřebuje alespoň 12 mm zasunutí do otvorů kola. Spočítejte viditelná vlákna. Pokud to vypadá okrajově, je to tak.
Rozpěrka 5×114,3 na náboji 5×100 částečně zapadne a zdá se, že sedí, aniž by byla plně zajištěna. Vždy ověřte PCD, CB a stoupání závitu podle specifikací náboje vašeho konkrétního vozidla – nikoli obecných specifikací modelu, ale vašeho přesného roku a výbavy, protože se mohou v jednotlivých výrobních sériích lišit.
Zda jsou rozpěrky kol legální, závisí na tom, kde se nacházíte – někdy na tom, v jakém státě nebo provincii se nacházíte, příležitostně na typu vašeho vozidla. Zde je praktický souhrn pro trhy, které dodáváme nejčastěji:
| Kraj |
Postavení |
Klíčové body |
| Spojené státy |
Legální ve všech 50 státech |
Žádné federální omezení; některé státy (CA, FL, NY, TX, IL) vyžadují, aby kola nevyčnívala za linii blatníku |
| Spojené království |
Právní |
Kola musí být bez odpružení a karoserie; Certifikace TÜV a SGS respektované na STK |
| Německo |
Podmíněné |
Vyžaduje ABE (Allgemeine Betriebserlaubnis) nebo TÜV specifický pro vozidlo v registračním dokladu |
| Austrálie |
Závislá na státu |
Vyčnívání za podběhem kola je ve většině států omezeno; nad určité šířky může být vyžadován technický průkaz |
| Kanada |
Obecně legální |
Nesmí narušit bezpečný provoz vozidla podle provinčních zákonů o silničním provozu |
Když jsou centrické na náboj, vyrobené z hliníku 6061-T6 nebo 7075-T6 a namontované správným utahovacím momentem – ano, skutečně bezpečné pro každodenní použití. Podmínkou je skutečná montáž na konkrétní PCD a CB vašeho vozidla, správný montážní moment a kontrola opětovného utažení po ujetí prvních 50–100 mil. Vynechejte kterýkoli z nich a představujete zbytečné riziko bez ohledu na to, jak kvalitní je distanční vložka.
Středové distanční podložky náboje dosedají na registr vrtání náboje, takže náboj přenáší boční zatížení — identické s tím, jak fungují tovární kola. Středové distanční podložky mají příliš velký otvor a závisí na maticích pro vystředění kola. Při trvalém používání na silnici vede toto spoléhání k jemnému nesouososti, vibracím a rychlejšímu opotřebení ložisek. Není to zanedbatelný rozdíl – je to primární proměnná, která odděluje bezpečné spacery od těch problematických.
Vždy minimum, které dosáhne vašeho cíle. U většiny osobních automobilů se pohybuje mezi 5 mm a 25 mm. Nad 25 mm budete obvykle potřebovat prodloužené čepy kol; nad 40 mm není správný výpočet zatížení volitelný. Výběr nejtlustšího mezikusu, který se vám vejde, není správný přístup – výběr nejtenčího, který vyřeší váš konkrétní problém, je.
Dělají, a často pozitivně. Vytlačení kol směrem ven rozšiřuje rozchod vozidla, snižuje naklánění karoserie a zlepšuje boční stabilitu v zatáčkách. Velmi tlusté distanční podložky mohou ovlivnit zpětnou vazbu řízení a shodit tovární specifikace vyrovnání, takže seřízení čtyř kol po instalaci se doporučuje pro cokoliv nad 20 mm.
Devětkrát z deseti: distanční podložky, nesprávné CB nebo problém s kroutícím momentem. Středová rozpěrka náboje se správným středovým vrtáním, správně utažená, přidává nulové vibrace. Nejprve zkontrolujte utahovací moment a v případě potřeby jej znovu utáhněte. Pokud vibrace přetrvávají, podívejte se, zda CB rozpěrky odpovídá průměru vašeho náboje. Pokud si nejste jisti, jaká je specifikace CB na vaší distanční vložce, je to hlavní problém.
V USA, Velké Británii, Kanadě a většině Evropy – ano. Německo vyžaduje zdokumentované schválení (vstup ABE nebo TÜV). Austrálie se liší podle státu. Kdekoli, kde se provádějí kontroly vozidel, je mnohem lepší mít certifikát TÜV nebo SGS, než přijet bez dokumentace a doufat v to nejlepší.
Rozpěrky kol mají problém s bezpečnostní pověstí, který je většinou vypůjčen z levných hliníkových odlitků zaměřených na kola, které zaplavují spodní část trhu. Správná distanční vložka zaměřená na náboj – sochorový hliník, spárované CB, správné PCD, certifikované TÜV nebo SGS – tuto pověst z dobrého důvodu nesdílí. Je to jiný produkt.
Kontrolní seznam je skutečně krátký: design zaměřený na náboj, správná slitina (6061-T6 nebo 7075-T6), specifikace CB přesně odpovídající vašemu vozidlu, zdokumentovaná certifikace a momentový klíč při instalaci. Po 50 km znovu utáhněte. Zkontrolujte to dvakrát ročně.
Vše ostatní v konverzaci „jsou podložky kol nebezpečné“ se většinou týká toho, co se stane, když je jedna z těchto proměnných ignorována – obvykle část zaměřená na náboj, obvykle přetočení.
